Van cứu trợ được lắp đặt trước hoặc sau van kiểm tra?

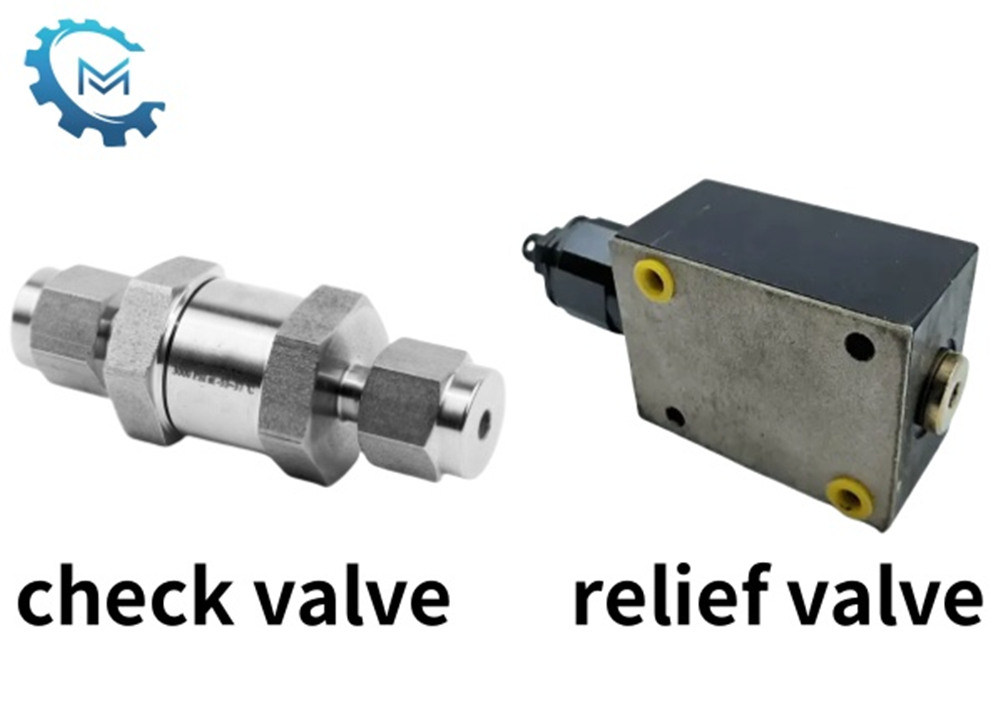

Là một nhà sản xuất thiết bị thủy lực, chúng tôi thường nghĩ về thứ tự lắp đặt các van cứu trợ và kiểm tra van khi thiết kế hệ thống thủy lực. Cả hai van đóng một vai trò quan trọng trong các hệ thống thủy lực. Van cứu trợ chủ yếu được sử dụng để bảo vệ hệ thống khỏi thiệt hại do áp lực quá mức, trong khi van kiểm tra được sử dụng để ngăn chặn dòng chảy ngược của dầu.

Tại sao van cứu trợ thường ngược dòng củaKiểm tra van?

Khi van xả được sử dụng làm van điều khiển áp suất chính của hệ thống, nó thường được kết nối song song tại đầu ra của bơm thủy lực và trước van kiểm tra. Tại thời điểm này, van cứu trợ trực tiếp theo dõi và giới hạn áp suất đầu ra của máy bơm để tránh áp suất quá mức do thay đổi tải đột ngột hoặc tắc nghẽn hệ thống, và bảo vệ sự an toàn của máy bơm và đường ống. Quy tắc sắt này có nguồn gốc từ logic an toàn cốt lõi của hệ thống thủy lực: lượng dầu áp suất bằng bơm dầu chỉ có thể đi vào mạch truyền động được điều khiển bởi van kiểm tra sau khi đi qua van cứu trợ. Bố cục này đảm bảo rằng khi áp suất hệ thống vượt quá giá trị đã đặt, van cứu trợ có thể ngay lập tức hướng dẫn dòng chảy dư trở lại bể dầu để tránh áp suất làm hỏng đường ống hoặc linh kiện.

Ngoại lệ cho các tình huống đặc biệt

Trong một số điều kiện làm việc nhất định, van tràn cần được đặt sau van kiểm tra. Ví dụ, trong mạch khóa thủy lực, một van tràn độc lập thường được yêu cầu đằng sau thiết bị khóa bao gồm hai van kiểm tra được điều khiển bằng thủy lực. Thiết kế này không chỉ đảm bảo khóa đáng tin cậy của bộ truyền động, mà còn có thể kiểm soát độc lập áp lực tác động khi mở khóa.

Một ví dụ khác là mạch cung cấp dầu của một số bộ tích lũy. Khi cần phải bảo vệ các thành phần xuôi dòng của bộ tích lũy, van tràn phải được cài đặt sau van kiểm tra. Tại thời điểm này, van kiểm tra có thể ngăn năng lượng tích lũy chảy trở lại, trong khi van tràn tiếp theo theo dõi áp suất buồng làm việc mọi lúc, tạo thành một cơ chế bảo vệ kép.

Phần kết luận

Như mộtkhối vanNhà sản xuất, chúng tôi nhận thức rõ rằng việc lựa chọn đúng trình tự lắp đặt của van cứu trợ và van kiểm tra là rất quan trọng đối với hoạt động ổn định của hệ thống thủy lực và bảo vệ các thành phần. Khi thiết kế một hệ thống thủy lực, chúng tôi sẽ xem xét toàn diện sự cân bằng của toàn bộ hệ thống thủy lực dựa trên các nhu cầu và kịch bản ứng dụng cụ thể của hệ thống và chọn chính xác chuỗi cài đặt để đảm bảo hệ thống thủy lực có thể hoạt động an toàn và hiệu quả.
