Các nguyên tắc thiết kế của các khối van là gì?

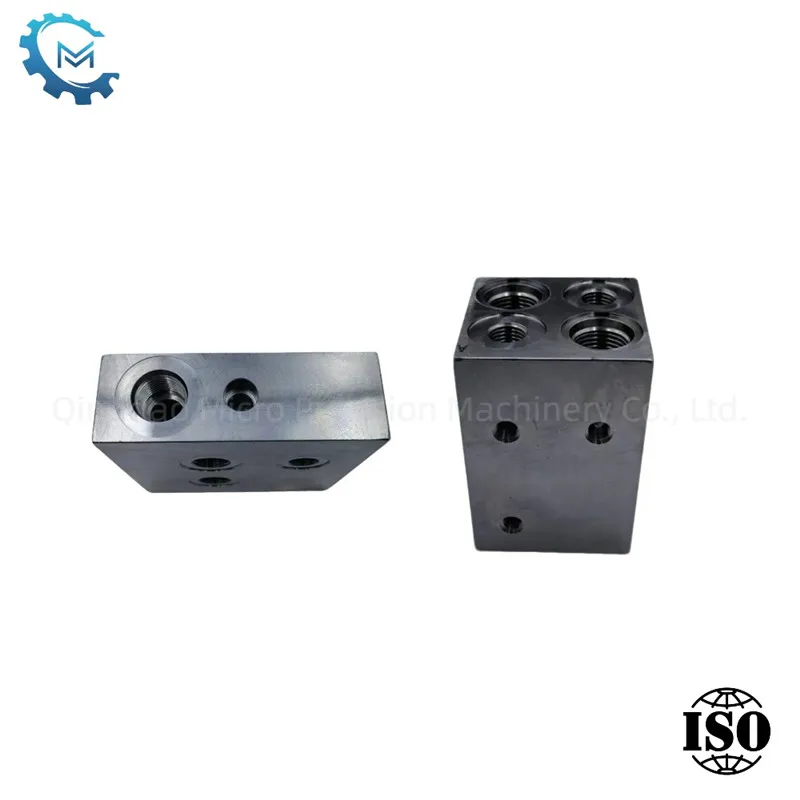

Thiết kế củakhối van thủy lựclà một công việc phức tạp và tinh tế, đòi hỏi phải xem xét toàn diện các yêu cầu chức năng của hệ thống, bố cục cấu trúc, công nghệ xử lý và các khía cạnh khác. Sau đây là các nguyên tắc chính cần được tuân theo trong việc thiết kế các khối van thủy lực được tóm tắt bởiCông ty TNHH Máy móc Micro Precision, Ltd.Dựa trên nhiều năm kinh nghiệm.

1. Tích hợp hệ thống và khớp chức năng

Nguyên tắc đầu tiên của thiết kế khối van là mạch dầu của nó phải tuân thủ nghiêm ngặt các yêu cầu của sơ đồ sơ đồ hệ thống thủy lực. Trước khi thiết kế, chúng tôi sẽ làm rõ các mạch dầu nào có thể được tích hợp để đạt được sự đơn giản hóa và nhỏ gọn hệ thống. Đồng thời, số lượng các thành phần có trên khối van phải vừa phải để tránh khối lượng quá mức của khối van do quá nhiều thành phần.

2. Bố cục và cài đặt thành phần

Chúng tôi chú ý đến bố cục và chi tiết cài đặt của các thành phần thủy lực. Khoảng cách tối thiểu giữa các thành phần nên vượt quá 5 mm để tránh nhiễu lẫn nhau. Đồng thời, các thành phần như van thí điểm của van đảo ngược, van áp suất và đồng hồ đo áp suất có thể được mở rộng một cách thích hợp bên ngoài mặt phẳng lắp đặt của khối van để giảm thể tích tổng thể. Ngoài ra, lõi van phải luôn được cài đặt theo hướng ngang để tránh ảnh hưởng đến độ nhạy và hiệu suất vận hành của nó do trọng lượng của chính nó.

3. Thiết kế kênh và tối ưu hóa chất lỏng

Thiết kế kênh củakhối vanlà rất quan trọng. Thiết kế kênh phải đơn giản nhất có thể, tránh các lỗ sâu và lỗ nghiêng để giảm khó khăn trong quá trình xử lý và mất điện trở. Chúng tôi khuyên bạn nên tốc độ dòng chảy đường ống làm việc là 8M/s và tốc độ dòng chảy đường ống trở lại là 4M/s. Ngoài ra, cấu trúc của các lỗ giao nhau nên áp dụng cấu trúc hình chữ T và tránh cấu trúc hình chéo để tạo điều kiện cho việc gỡ lỗi và ngăn chặn sự lắng đọng chất gây ô nhiễm.

4. Sức mạnh và độ tin cậy

Sức mạnh và độ tin cậy của khối van là cốt lõi của thiết kế. Độ dày thành tối thiểu giữa các lỗ mù phải được kiểm tra nghiêm ngặt để đảm bảo rằng chúng sẽ không bị vỡ do nồng độ ứng suất dưới áp suất cao. Đối với các khối van gang, khoảng cách giữa các bức tường của hai lỗ liền kề phải không dưới 5 mm; Đối với các khối van thép rèn, khoảng cách lỗ phải không dưới 3 mm. Ngoài ra, cần chú ý đặc biệt đến việc thiết kế các lỗ vít cố định để chúng không va chạm với kênh dầu để tránh bị rò rỉ hoặc thất bại khối do độ dày thành quá nhỏ.

Phần kết luận

TạiCông ty TNHH Máy móc Micro Precision, Ltd., Chúng tôi luôn cam kết cung cấp cho khách hàng các sản phẩm khối thủy lực hiệu suất cao và độ tin cậy cao thông qua các nguyên tắc thiết kế khoa học và kiểm soát chất lượng nghiêm ngặt. Chúng tôi tin rằng chỉ bằng cách xem xét đầy đủ mọi chi tiết trong giai đoạn thiết kế, chúng tôi mới có thể đạt được hoạt động hiệu quả và sự ổn định lâu dài của hệ thống trong các ứng dụng thực tế.
