Guide Ring of MPMDS Series

Vòng dẫn hướng, còn được gọi là vòng hỗ trợ, là một phần được sử dụng trên thanh piston hoặc piston của xi lanh thủy lực hoặc xi lanh khí để hỗ trợ chuyển động của thanh piston hoặc piston. Nó có thể ngăn chặn pít -tông hoặc thanh piston tiếp xúc trực tiếp và ma sát với thân xi lanh trong quá trình di chuyển, và bảo vệ thân hình trụ và thanh piston hoặc piston khỏi bị hư hại. Vật liệu thường được sử dụng cho các vòng dẫn hướng là polyoxymetylen (POM).

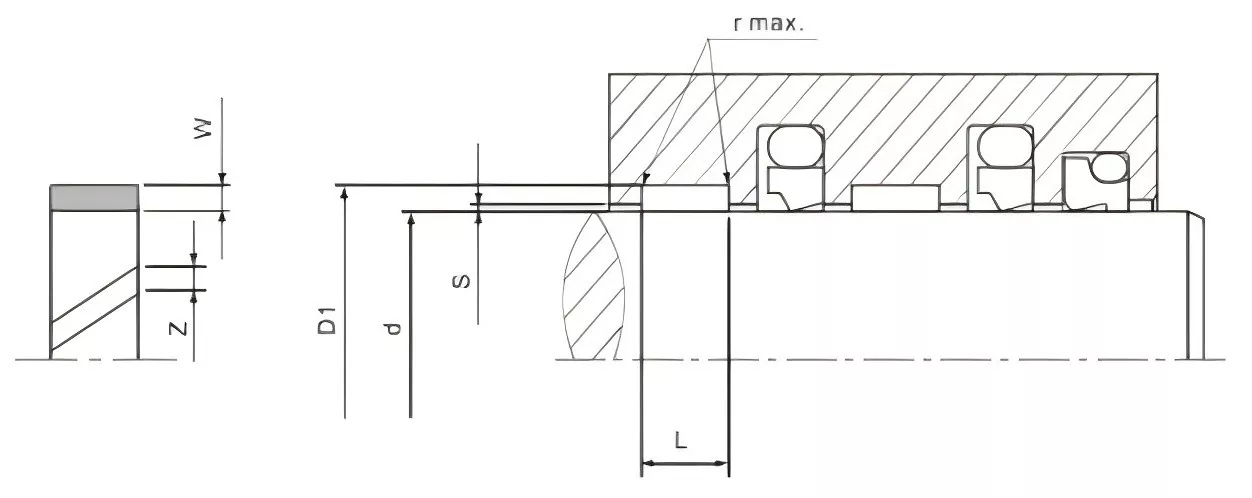

Đặc điểm bề mặt rãnh

Đặc điểm kỹ thuật

Giới hạn giải phóng mặt bằng s

Nhận báo giá ngay bây giờ

Chứa đầy PTFE

Đặc trưng

Vành đai hướng dẫn phi kim loại cho thanh piston, có sẵn trong các loại cắt sẵn sàng và tại chỗ

▶Vật liệu

-Ring-Wear-Fun-Fun là PTFE Bronze Composite

▶Hiệu suất

Yếu tố hướng dẫn phi kim loại cho thanh piston, cũng phù hợp với khoang tiêu chuẩn ISO10766.

-Metal/priticing Veticing ngăn chặn "chặn" và "co giật" khả năng tải giới hạn (vật liệu);

-Low ma sát, không có hiện tượng chống trượt; Thích hợp cho điều kiện làm việc khô với bôi trơn kém;

-Tôi rung rung động (rung động xuyên tâm);

-Can có thể có tạp chất nước ngoài có thể;

-Guide Vòng tròn làm tròn ngăn chặn sự đùn của cạnh "đùn" ở góc bán nguyệt của rãnh khoang.

> Điều kiện làm việc

Tốc độ tuyến tính: ≤15 m/s;

Công suất tải: ≤15 N/mm2, ở mức 20; <7,5n/, ở 80; <5n/mm2, tại 120C. Nhiệt độ hoạt động tối đa: -60 ° C ~+150 ° C (200 ° C).

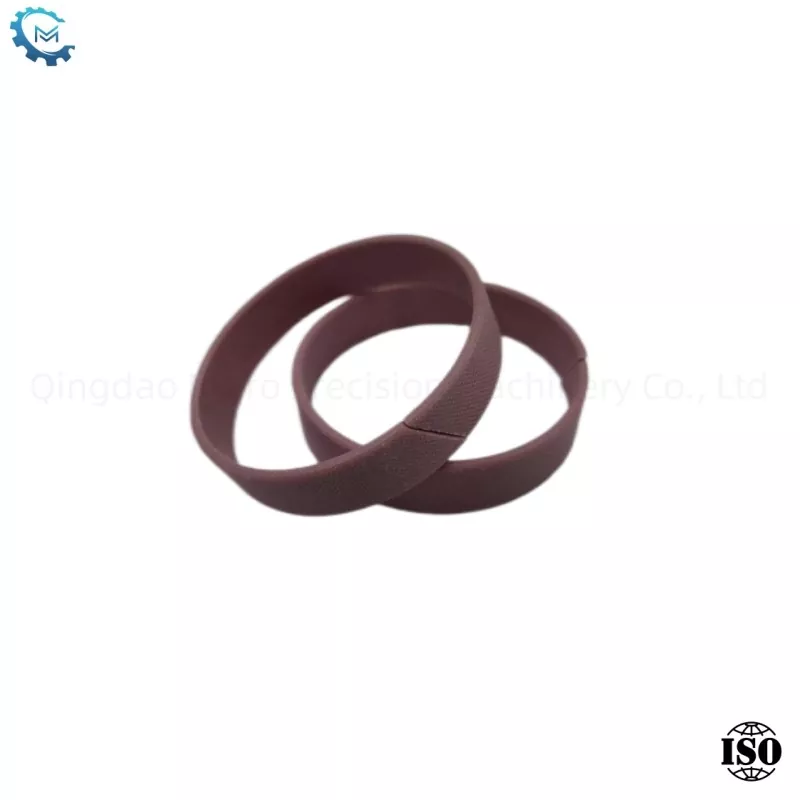

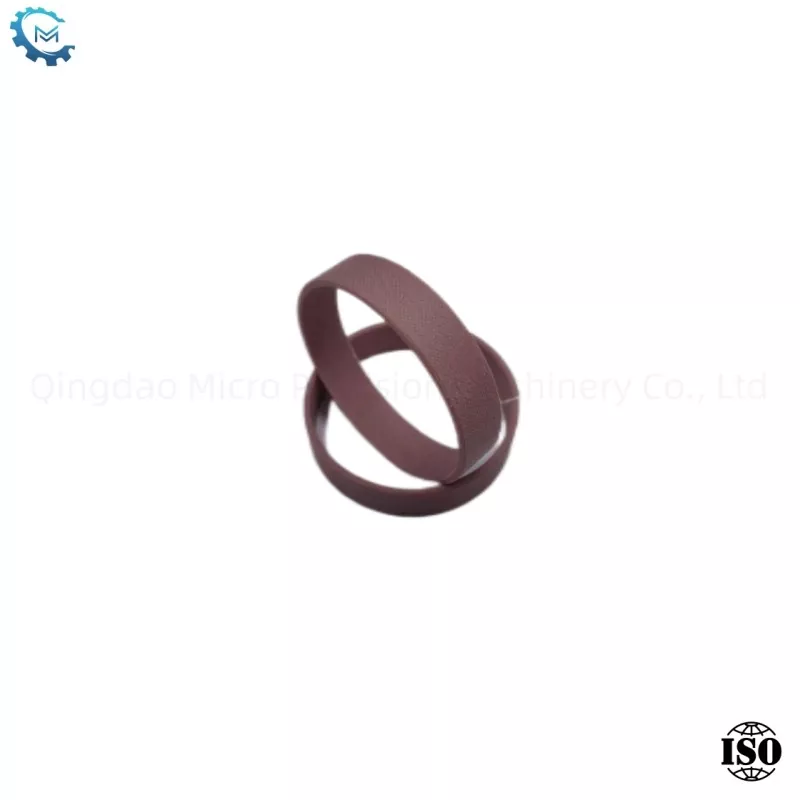

Vải phenolic

▶Đặc trưng

Yếu tố hướng dẫn phi kim loại cho piston.

▶Vật liệu

-Vòng chống trang phục là vải phenolic

▶Hiệu suất

Được sử dụng làm yếu tố hướng dẫn phi kim loại cho thanh piston, cũng phù hợp với khoang tiêu chuẩn IS010766.

-Metal/Plastic Vật liệu kết hợp ngăn chặn hiện tượng "chặn" và "co giật";

-Các năng chịu tải trọng, đàn hồi trước khi đạt đến nhiệt độ làm việc giòn;

-Guide Vòng tròn làm tròn ngăn chặn cạnh "đùn" ở góc bán nguyệt của rãnh khoang.

▶Điều kiện làm việc

Tốc độ dòng: <1m/s

Công suất tải: <50N/mm2, dưới nhiệt độ làm việc tối đa dưới 120C: -60 ~+120 ° C
